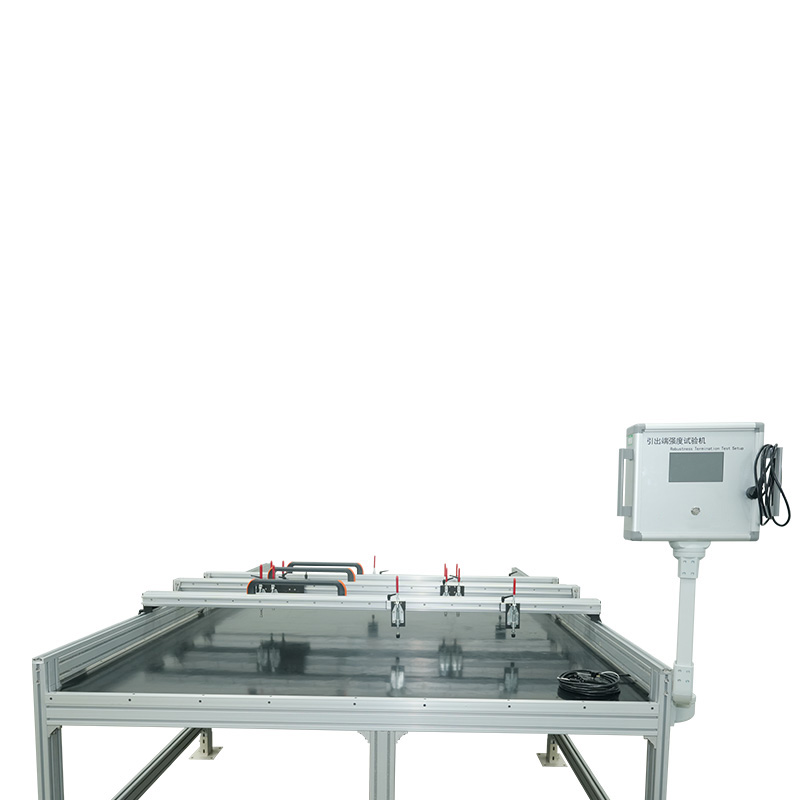

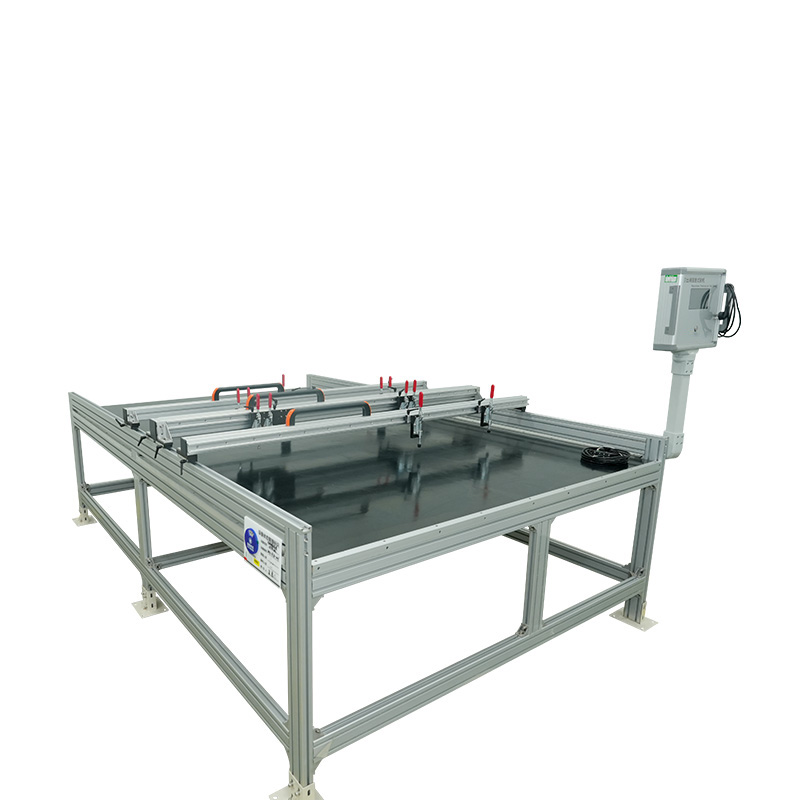

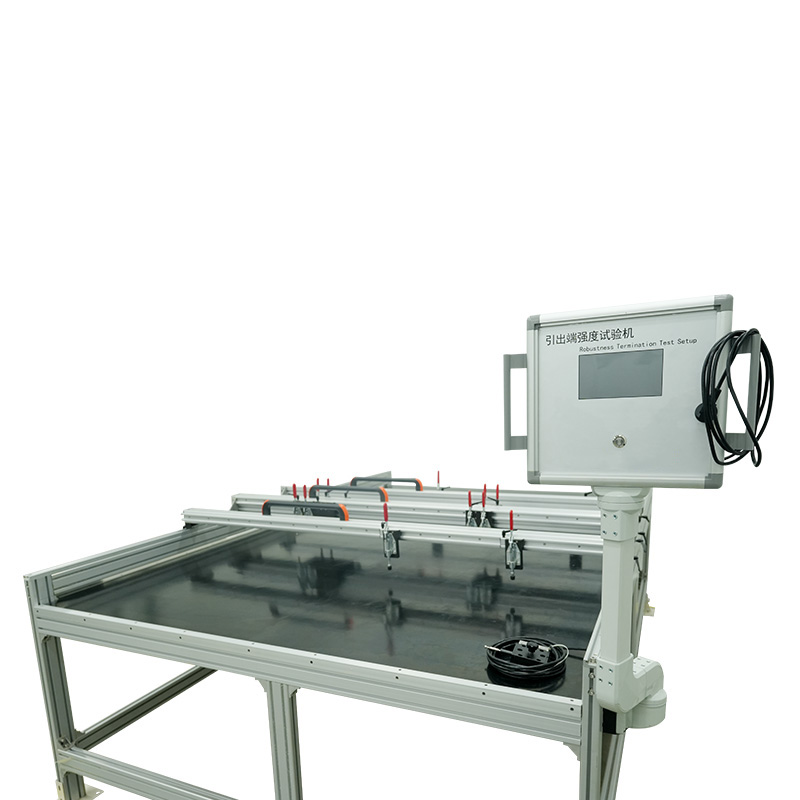

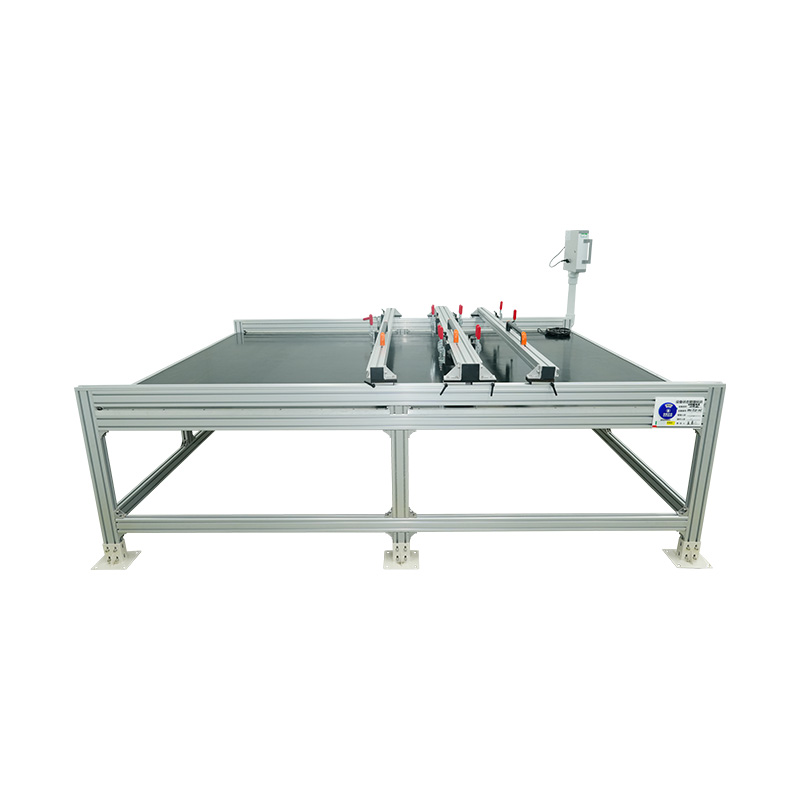

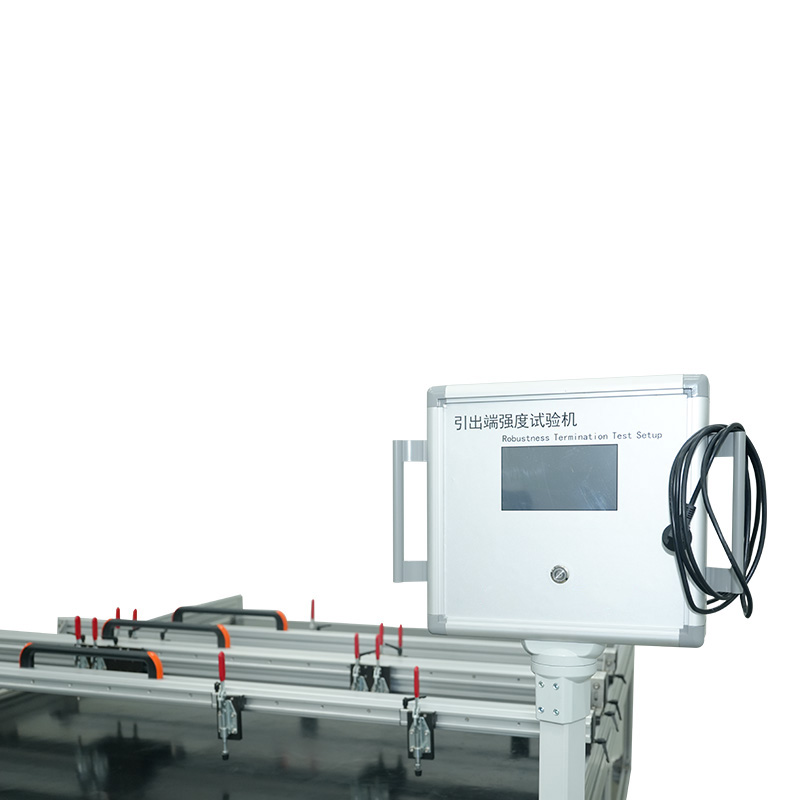

Tester for robusthet av oppsigelser

Hvordan tilpasser robustheten til termineringstesteren forskjellige koblingsstørrelser og -former?

I den nøyaktige verden av produksjon og kvalitetssikring, er integriteten til hver komponent avgjørende. Dette gjelder spesielt for elektriske forbindelser, som fungerer som de kritiske arteriene for kraft og dataoverføring i alt fra forbrukerelektronikk til romfartssystemer. En enkelt feilavslutning kan føre til systemsvikt, sikkerhetsfarer og betydelig økonomisk tap. For å redusere disse risikoene, må robusthet av avslutningstester har blitt et uunnværlig instrument i valideringslaboratorier over hele verden. Dens primære funksjon er å påføre kontrollerte mekaniske påkjenninger – trekk, dytt og skjær – til elektriske termineringer for å bekrefte at de tåler påkjenningene med installasjon, vedlikehold og drift. Det enorme mangfoldet av koblingstyper, fra delikate fotovoltaiske koblingsbokser fører til kraftige bilpinner, utgjør imidlertid en grunnleggende utfordring: hvordan kan et enkelt utstyr nøyaktig og pålitelig teste et så stort utvalg av former?

Den kritiske rollen til testing i industriapplikasjoner

Behovet for streng avslutningstesting er ikke vilkårlig; den er kodifisert i internasjonale standarder som definerer sikkerhets- og pålitelighetsstandarder for hele bransjer. Standarder som f.eks IEC 61215-MQT 14 , IEC 61730-2-MST 42 , og UL 1703 eksplisitt mandat tester for robustheten til termineringer, spesielt i sektorer som solceller og bilelektronikk. Disse testene er designet for å simulere virkelige mekaniske påkjenninger. For eksempel, under installasjonen av et solcellepanel, kan en tekniker utilsiktet trekke i en kabel eller bruke en vridningskraft på en kontakt. A terminal pull test sikrer at koblingen i koblingsboksen ikke løsner eller bryter, opprettholder elektrisk kontinuitet og forhindrer potensiell lysbue, som er en brannfare.

Tilsvarende må koblinger i bilindustrien tåle konstant vibrasjon, termisk sykling og sporadiske rykking under reparasjoner. Avslutningstesterens robusthet bekrefter at disse komponentene vil fungere pålitelig over kjøretøyets levetid. Konsekvensene av feil i disse applikasjonene er alvorlige, noe som understreker det ikke-omsettelige kravet om omfattende testing. Den universelle anvendeligheten til disse standardene betyr at en testenhet må være like universell i sin kapasitet, i stand til å gå sømløst over fra å teste en tynn ledning med 2 mm diameter på en liten sensor til en robust 20 mm kabelsko som brukes i energilagringssystemer. Dette kravet driver kjernedesignfilosofien bak allsidige testere.

Kjernearbeidsprinsippet for robustheten til avslutningstester

I hovedsak er en robusthet av termineringstester et presisjonsmekanisk system designet for å påføre en kontrollert kraft på en terminering og måle dens respons. Kjernekomponentene inkluderer en stiv ramme, en lastcelle med høy nøyaktighet (kraftsensor), et aktiveringssystem (ofte en servomotor for jevn, programmerbar bevegelse) og en sofistikert digital kontroller. Testeren utfører et spesifikt testprogram, som dikterer typen kraft (strekk, kompresjon, skjærkraft), hastigheten den påføres med, maksimal kraft som skal nås og oppholdstiden.

Den kritiske interaksjonen skjer imidlertid ved kontaktpunktet: der maskinen greper prøven. Maskinen kan bruke enorm kraft, men hvis prøven ikke holdes sikkert og riktig, er testresultatene ugyldige. En feilgrepet kobling kan gli, bli knust av overdreven kraft, eller oppleve stresskonsentrasjon ved gripepunktet i stedet for selve termineringen. Dette fører til en for tidlig og unøyaktig feilmodus. Derfor hviler hele premisset for en nøyaktig test på evnen til perfekt grensesnitt med enheten som testes. Det er her utfordringen med overnatting oppstår og løses gjennom et system med modulære armaturer og tilpasningsdyktig verktøy. Det er armatur og den grip som oversetter maskinens råkraft til en presis, repeterbar og standard-kompatibel test for en gitt kontaktgeometri.

Primære metoder for å tilpasse ulike størrelser og former

Innkvarteringen av forskjellige prøver oppnås gjennom en mangefasettert tilnærming sentrert om modularitet, presisjonsverktøy og avanserte kontrollsystemer.

1. modulære festesystemer og tilpasset verktøy

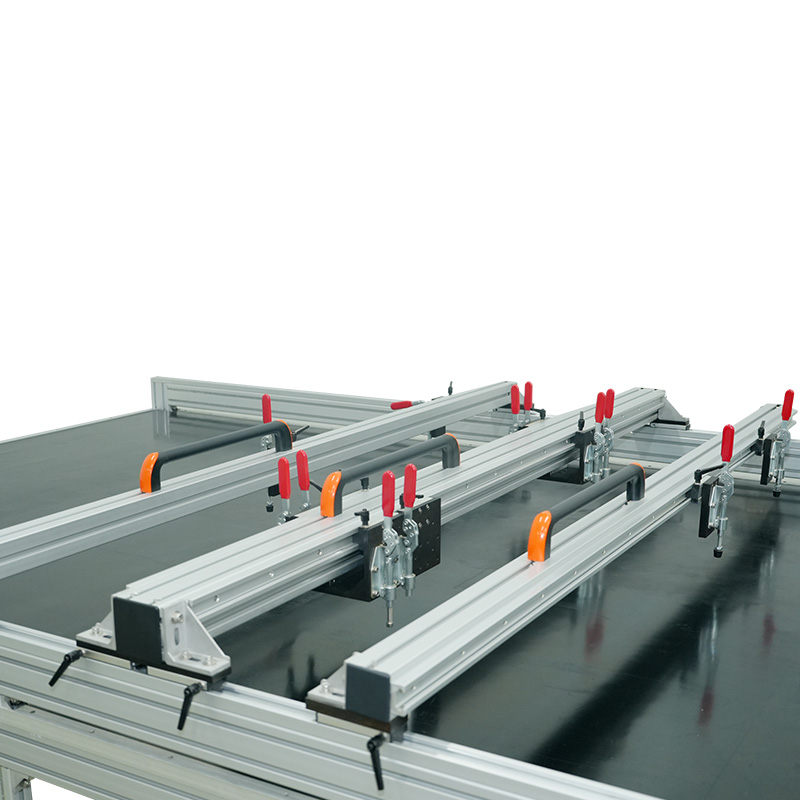

Den mest direkte og effektive løsningen er bruken av et modulært armatursystem. I stedet for å være en fast, monolittisk enhet, er en høykvalitets robusthet av termineringstester designet med standardiserte monteringsgrensesnitt på det bevegelige krysshodet og bunnplaten. Dette gjør det mulig å bruke et stort bibliotek av utskiftbare grep og inventar.

• Universale mekaniske grep: For tråd- og kabeltrekktester brukes en rekke utskiftbare gripekjever. Disse kjevene kommer i forskjellige størrelser og overflateteksturer (glatt, taggete, V-rillet) for å imøtekomme forskjellige ledningsdiametre uten å kutte lederen eller tillate glidning. For en veldig tynn ledning kan små, glatte kjever brukes med en lett klemkraft, mens for en stor, grov kabel vil store, taggete kjever bli valgt for å bite i isolasjonen og gi et fast hold.
• Spesialiserte tilpassede armaturer: Mange kontakter kan ikke testes med et enkelt grep. De krever en spesialdesignet armatur som etterligner den faktiske sammenkoblingen eller gir en spesifikk inngrepsoverflate. For eksempel krever testing av en terminalpinne ofte en fikstur som holder plastkoblingskroppen sikkert mens en miniatyrkrok eller klo er festet til selve pinnen for å påføre trekkkraften. Anerkjente produsenter, inkludert de med fokus på presisjonsteknikk, tilbyr ofte design- og produksjonstjenester for slik tilpasset verktøy. Som en av få innenlandske produsenter som spesialiserer seg på forskning og produksjon av storskala miljøsimuleringskamre og optisk simuleringsutstyr, har Shanghai Houyao Testing Equipment Co., Ltd. uavhengig utviklet avanserte produkter og har evnen til å tilby slike skreddersydde løsninger. Selskapets overholdelse av prinsippene om integritet og folk-orientert service sikrer at disse armaturene er designet for å møte nøyaktige kundekrav og internasjonale standarder.
• Adaptere og monteringsplater: En pakke med adaptere gjør at standardgrep kan monteres i forskjellige vinkler eller kobles til belastningscellen i forskjellige konfigurasjoner. Dette er avgjørende for å påføre rene skjærkrefter eller for å teste avslutninger som ikke er på linje med maskinens primærakse.

2. flerakse justerbarhet og presis justering

En robust testramme er bare så god som justeringen. Feiljustering kan introdusere bøyemomenter i testen, påføre ikke-aksiale krefter som ugyldiggjør resultatene og kan skade prøven. Avanserte testere har betydelig justerbarhet i sine stadier.

• X-Y-Z justerbare trinn: Grunnplaten hvor prøven er montert er ofte et justerbart trinn som kan bevege seg i horisontale (X og Y) og vertikale (Z) plan. Dette gjør at operatøren kan justere termineringspunktet perfekt med midten av den påførte kraften, noe som sikrer et rent aksialt trekk eller trykk. Dette er helt avgjørende for å teste merkelig formede kontakter eller termineringer som ikke er sentralt plassert på en komponent.
• Rotasjonsjustering: Noen armaturer har rotasjonsfrihet, slik at grepet kan justere seg selv med prøven når kraften påføres, og forhindrer sidebelastning.

3. avansert kontroll og sensing programvare

Maskinvaren er styrket av intelligent programvare som muliggjør omhyggelig konfigurasjon for å matche prøven.

• Programmerbare parametere: Programvaren lar operatøren definere alle aspekter av testen: grepsavstand fra avslutningen, tilnærmingshastighet, forhåndsbelastningskraft, testhastighet, maksimal kraft og følsomhet for brudddeteksjon. For en skjør liten kobling er en lav forbelastningskraft og en langsom testhastighet programmert for å forhindre skade fra støt. For en stor, robust avslutning kan en høyere kraft og raskere hastighet brukes for å fremskynde testen.
• Sanntidsovervåking og datainnsamling: Programvaren gir sanntids grafisk visning av kraften som påføres. Operatøren kan se etter eventuelle uregelmessigheter, for eksempel et plutselig fall i kraft som indikerer glidning, og avbryte testen hvis fiksturen ikke fungerer som den skal. Denne tilbakemeldingen er avgjørende for å validere selve testoppsettet før du fortsetter med en hel gruppe med prøver.

Hensyn ved valg av inventar og verktøy

Å velge riktig armatur er en systematisk prosess basert på prøven og standarden.

Evnen til en moderne robusthet av avslutningstester å imøtekomme et stort spekter av koblingsstørrelser og -former er ikke et spørsmål om tilfeldigheter, men om bevisst, sofistikert konstruksjon. Det oppnås gjennom et helhetlig system som kombinerer en stiv og presis mekanisk ramme med et omfattende bibliotek av modulære, utskiftbare armaturer og verktøy. Denne maskinvaren styres av intelligent, programmerbar programvare som gjør at testparametere kan finjusteres til de spesifikke egenskapene til hver enkelt prøve. Resultatet er en svært tilpasningsdyktig valideringsplattform som kan sikre den mekaniske integriteten til alt fra den minste sensorledningen til den største strømkabelskoen.

Denne fleksibiliteten er avgjørende for produsenter og testlaboratorier over hele landet romfart , bilelektronikk , solcelleanlegg , og energilagringsnæringer , som må validere produktene sine mot strenge internasjonale standarder. Ved å investere i en allsidig robusthet av avslutningstester utstyrt med passende armaturer, får de et fremtidssikkert verktøy som er i stand til å sikre produktsikkerhet, pålitelighet og samsvar, uavhengig av hvordan koblingsdesign kan utvikle seg. Dedikasjonen til å tilby slike avanserte, tilpasningsdyktige testløsninger er det som posisjonerer enkelte leverandører som pålitelige partnere i den globale testindustrien. Shanghai Houyao Testing Equipment Co., Ltd., gjennom sin forpliktelse til innovasjon og kvalitet, bidrar til dette økosystemet ved å utvikle utstyr som oppfyller disse komplekse kravene, og bidrar til å sikre at komponentene som er grunnleggende for vår moderne teknologiske verden er bygget for å vare.
